¿Cómo Usar una Pinza Amperimétrica?

¿Cómo Usar una Pinza Amperimétrica?

Una pinza amperimétrica es una herramienta esencial en la medición de corriente eléctrica sin necesidad de interrumpir el circuito. Su funcionamiento se basa en principios de electromagnetismo y está diseñada para proporcionar mediciones precisas de corriente alterna (AC) y, en algunos modelos, también de corriente continua (DC). Aquí te explico cómo funciona y sus componentes principales:

Componentes Principales de una Pinza Amperimétrica

  1. Mandíbulas o Pinzas: Son las partes móviles que se abren y cierran para rodear el conductor eléctrico. Están diseñadas para detectar el campo magnético generado por la corriente que pasa a través del conductor.

  2. Sensor de Corriente: Generalmente, las pinzas contienen un transformador de corriente o un sensor de efecto Hall.

    • Transformador de Corriente: Utilizado para medir corriente alterna (AC). Convierte el campo magnético generado por la corriente en una señal eléctrica proporcional.
    • Sensor de Efecto Hall: Utilizado para medir tanto corriente alterna (AC) como corriente continua (DC). Este sensor detecta el campo magnético y lo convierte en una señal eléctrica proporcional a la corriente.
  3. Pantalla de Visualización: Muestra la lectura de la corriente medida. Las pantallas suelen ser digitales y pueden mostrar otros parámetros como voltaje, resistencia y continuidad, dependiendo del modelo.

  4. Botones y Controles: Permiten seleccionar el tipo de medición (AC o DC), el rango de medición, y otras funciones adicionales como la retención de datos (data hold).

Principio de Funcionamiento

Medición de Corriente Alterna (AC)

Para medir corriente alterna, la pinza amperimétrica utiliza un transformador de corriente. Cuando la pinza se cierra alrededor del conductor, el campo magnético alterno generado por la corriente induce una corriente secundaria en el transformador de corriente dentro de la pinza. Esta corriente secundaria es proporcional a la corriente que fluye a través del conductor y es convertida en una señal eléctrica que se puede medir y visualizar en la pantalla de la pinza amperimétrica.

Medición de Corriente Continua (DC)

Para medir corriente continua, la pinza amperimétrica utiliza un sensor de efecto Hall. Este sensor detecta el campo magnético estático creado por la corriente continua que fluye a través del conductor. El sensor de efecto Hall convierte el campo magnético en una señal eléctrica proporcional a la corriente. Esta señal es procesada por la electrónica interna de la pinza y se muestra en la pantalla.

Pasos para Utilizar una Pinza Amperimétrica

  1. Encender la Pinza Amperimétrica: Asegúrate de que la pinza esté encendida y selecciona el modo de medición adecuado (AC o DC).

  2. Abrir las Mandíbulas: Presiona el mecanismo para abrir las mandíbulas de la pinza.

  3. Rodear el Conductor: Coloca las mandíbulas alrededor del conductor cuya corriente deseas medir. Asegúrate de que solo el conductor a medir esté dentro de las mandíbulas y no otros conductores o materiales que puedan afectar la lectura.

  4. Cerrar las Mandíbulas: Suelta el mecanismo para que las mandíbulas se cierren alrededor del conductor.

  5. Leer la Medición: Observa la pantalla para ver la lectura de la corriente. Asegúrate de que la pinza esté configurada correctamente y que la lectura esté dentro del rango esperado.

Ventajas de Usar una Pinza Amperimétrica

  • No Invasiva: Permite medir la corriente sin interrumpir el circuito, lo que evita tiempos de inactividad y riesgos de desconexiones.
  • Seguridad: Reduce el riesgo de choques eléctricos al no tener que hacer contacto directo con el conductor.
  • Versatilidad: Muchos modelos pueden medir no solo corriente, sino también voltaje, resistencia, y otros parámetros eléctricos.
  • Portabilidad: Las pinzas amperimétricas son portátiles y fáciles de usar en diferentes entornos.

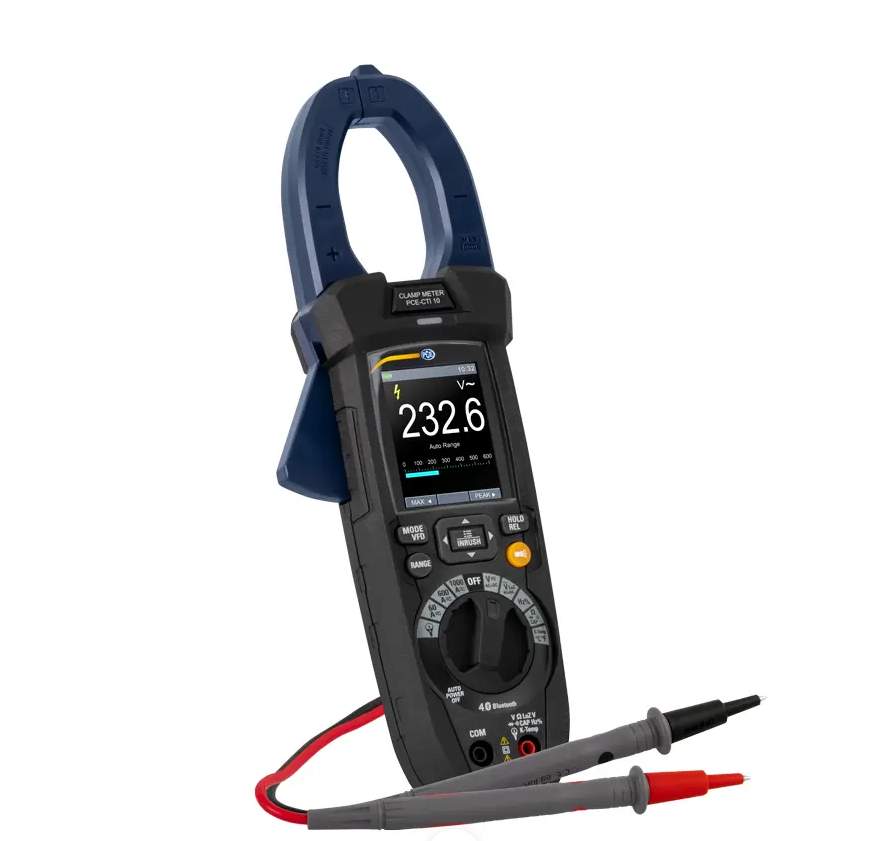

En nuestra empresa utilizamos la Pinza Amperimétrica PCE-CTI 10, que es una excelente opción por su precisión y facilidad de uso. Este modelo específico ofrece mediciones confiables tanto para corriente alterna como continua, además de otras funcionalidades avanzadas que la hacen ideal para diversas aplicaciones industriales y comerciales.

En resumen, una pinza amperimétrica es una herramienta versátil y segura para medir corrientes eléctricas, proporcionando lecturas precisas sin la necesidad de desconectar el circuito. Su funcionamiento se basa en principios de electromagnetismo y el uso de sensores específicos para captar y convertir el campo magnético en señales eléctricas medibles.
